Wellendichtring radial 28x38x7 mm Form A aus NBR (Nitrilkautschuk) nach DIN 3760
8,99 €
Sofort verfügbar, Lieferzeit: 1 - 3 Tage
Produktinformationen "Wellendichtring radial 28x38x7 mm Form A aus NBR (Nitrilkautschuk) nach DIN 3760"
Der Radial-Wellendichtring 28 x 38 x 7 mm in Form A ist eine einbaufertige Dichtung für rotierende Wellen. Er hält Öle, Fette und Kraftstoffe zuverlässig im Gehäuse und schützt die Lagerstelle vor dem Austritt von Schmierstoffen. Die Ausführung entspricht DIN 3760 / ISO 6194/1 mit glattem Außendurchmesser.
Aufbau und Funktion
Der Wellendichtring besteht aus einem Elastomer-Außenmantel aus NBR mit innenliegendem Versteifungsring aus Stahl. Eine Zugfeder aus Stahl presst die Dichtlippe gleichmäßig an die Welle. Das sorgt für eine hohe Dichtwirkung im Betrieb und unterstützt die Dichtheit auch im statischen Bereich.
Werkstoff NBR (Nitrilkautschuk)
NBR hat eine hohe Abriebfestigkeit und ist beständig gegen Kraftstoffe, Öle, Hydrauliköle und Schmierfette. Die Shorehärte beträgt ca. 70, die Farbe ist schwarz. Damit eignet sich der Dichtring für Getriebe, Pumpen, Elektromotoren, Hydraulikaggregate und viele andere Anwendungen im Maschinen- und Anlagenbau.
Technische Daten
| Benennung | Wellendichtring, radial |
| Wellendurchmesser D1 | 28 mm |
| Außendurchmesser D2 | 38 mm |
| Breite B | 7 mm |
| Form | A (glatter Außendurchmesser, ohne Staublippe) |
| Werkstoff | NBR (Nitrilkautschuk), Versteifungsring und Zugfeder aus Stahl |
| Härte | ca. 70 Shore |
| Temperaturbereich | -40 °C bis +100 °C |
| Umfangsgeschwindigkeit | bis 12 m/s |
| Druck | bis 0,05 MPa (0,5 bar), im Allgemeinen drucklos |
| Gewicht | ca. 7,6 g |
| RoHS | konform |
| Ursprungsland | Taiwan |

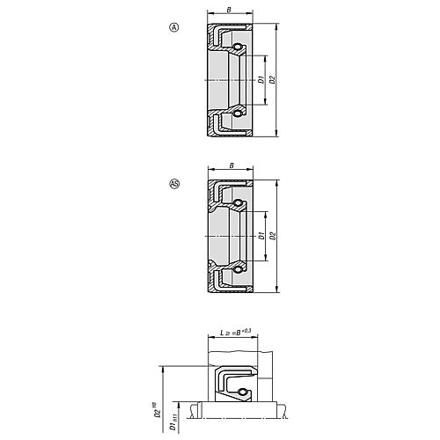

Hinweise zur Einbausituation
Für eine lange Lebensdauer empfehlen wir im Gehäuse die Toleranz H8 mit einer Oberflächenrauheit von Ra 1,6 bis 6,3 µm. Die Welle sollte in der Toleranz h11 mit einer Oberflächenrauheit von Ra 0,2 bis 0,8 µm gefertigt sein. Die Wellenhärte sollte mindestens 45 HRC betragen. Wird zusätzlicher Schutz vor Schmutz von außen benötigt, bietet sich die Form AS mit zusätzlicher Staublippe an.
| Ausführung 1: | radial |
|---|---|
| B=Breite: | 7 |
| Benennung: | Wellendichtring |
| D1=Durchmesser: | 28 |
| D2=Durchmesser: | 38 |
| Form: | A |
| Gewicht in kg (ERP): | 0.0076 |
| Material Grundkörper: | Nitrilkautschuk |
| RoHS: | true |
| UNSPSC Code: | 31161705 |
| Ursprungs-Land: | TW |
| Ursprungs-Region: | TWN |
