Radial-Wellendichtring AS 12x19x5 mm NBR mit Staublippe | DIN 3760
7,99 €
Sofort verfügbar, Lieferzeit: 1 - 3 Tage
Produktinformationen "Radial-Wellendichtring AS 12x19x5 mm NBR mit Staublippe | DIN 3760"
Der Radial-Wellendichtring Form AS in 12 x 19 x 5 mm ist eine einbaufertige Dichtung zur zuverlässigen Abdichtung rotierender Wellen. Er besteht aus robustem Nitrilkautschuk (NBR) mit innenliegendem Stahl-Versteifungsring und einer Zugfeder aus Stahl. Die Feder sorgt für einen gleichmäßigen Anpressdruck der Dichtlippe an der Welle und unterstützt die Dichtheit auch im statischen Bereich.
Die zusätzliche Staublippe nach DIN 3760 (ISO 6194/0) schützt den Dichtbereich vor Schmutz und Verunreinigungen von außen. Das macht den Wellendichtring ideal für Anwendungen in staubiger oder verschmutzter Umgebung.
Ihre Vorteile auf einen Blick
- Einbaufertiger Radial-Wellendichtring mit Zugfeder für hohe Dichtwirkung
- Form AS mit glattem Außendurchmesser und zusätzlicher Staublippe
- Ausführung nach DIN 3760 (ISO 6194/0)
- Werkstoff NBR (Shorehärte ca. 70, schwarz) mit hoher Abriebfestigkeit
- Beständig gegen Kraftstoffe, Öle, Hydrauliköle und Schmierfette
- Temperaturbereich von -40 °C bis +100 °C
- RoHS-konform

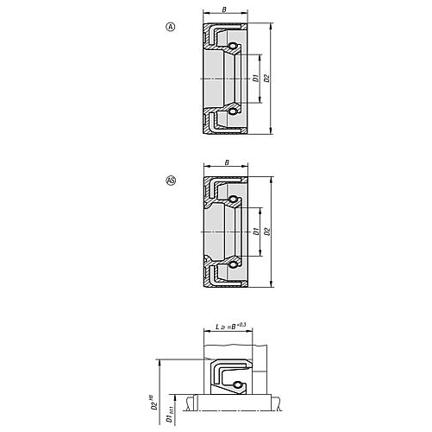

Technische Daten
- Benennung: Wellendichtring, radial
- Wellendurchmesser d1: 12 mm
- Außendurchmesser D2: 19 mm
- Breite B: 5 mm
- Form: AS
- Material Grundkörper: Nitrilkautschuk (NBR)
- Versteifungsring und Zugfeder: Stahl
- Gewicht: ca. 0,0016 kg
- Max. Umfangsgeschwindigkeit: ≤ 12 m/s
- Max. Druck: ≤ 0,05 MPa (0,5 bar), ausgelegt für den drucklosen Betrieb
Einbauempfehlungen
- Gehäuse: Toleranz H8, Oberflächenrauheit Ra 1,6 bis 6,3 µm
- Welle: Toleranz h11, Oberflächenrauheit Ra 0,2 bis 0,8 µm
- Wellenhärte: mindestens 45 HRC
Bestellbeispiel: nlm 23915-11061605 (Maß B mit angeben, z. B. 05 für B = 5 mm).
| Ausführung 1: | radial |
|---|---|
| B=Breite: | 5 |
| Benennung: | Wellendichtring |
| D1=Durchmesser: | 12 |
| D2=Durchmesser: | 19 |
| Form: | AS |
| Gewicht in kg (ERP): | 0.0016 |
| Material Grundkörper: | Nitrilkautschuk |
| RoHS: | true |
| UNSPSC Code: | 31161705 |
| Ursprungs-Land: | TW |
| Ursprungs-Region: | TWN |
