Radial-Wellendichtring 45x72x8 mm, Form A (DIN 3760), NBR
12,99 €
Sofort verfügbar, Lieferzeit: 1 - 3 Tage
Produktinformationen "Radial-Wellendichtring 45x72x8 mm, Form A (DIN 3760), NBR"
Der Radial-Wellendichtring in Form A (45 x 72 x 8 mm) dichtet rotierende Wellen zuverlässig ab. Er ist einbaufertig und nach DIN 3760 (ISO 6194/1) gefertigt. Der Außendurchmesser ist glatt. Das Elastomer NBR hält Kraftstoffen, Ölen, Hydraulikölen und Schmierfetten stand und ist sehr abriebfest.
Vorteile auf einen Blick
- Einbaufertige Dichtung für rotierende Wellen
- Elastomer NBR (Nitrilkautschuk), Shorehärte ca. 70, schwarz
- Hohe Abriebfestigkeit
- Beständig gegen Kraftstoffe, Öle, Hydrauliköle und Schmierfette
- Zugfeder aus Stahl für gleichmäßigen Anpressdruck der Dichtlippe, auch im statischen Bereich
- Versteifungsring aus Stahl für stabilen Sitz im Gehäuse
- RoHS-konform
Technische Daten

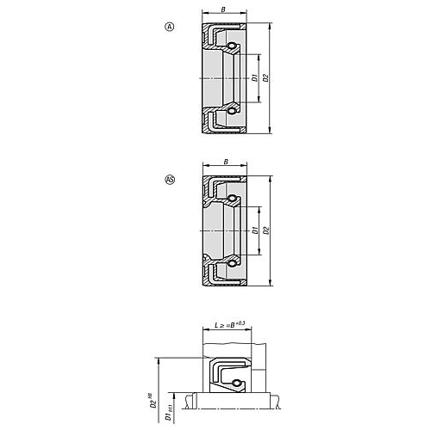

- Bezeichnung: Wellendichtring, radial
- Form: A nach DIN 3760 (ISO 6194/1), Außendurchmesser glatt
- Wellendurchmesser D1: 45 mm
- Außendurchmesser D2: 72 mm
- Breite B: 8 mm
- Werkstoff: Nitrilkautschuk (NBR)
- Versteifungsring und Zugfeder: Stahl
- Temperaturbereich: -40 °C bis +100 °C
- Umfangsgeschwindigkeit: bis 12 m/s
- Druck: bis 0,05 MPa (0,5 bar), ausgelegt für den drucklosen Betrieb
- Gewicht: ca. 0,0325 kg
- Herkunft: Taiwan
Aufbau und Funktion
Der Dichtring besteht aus einem Elastomer-Außenmantel und einem innenliegenden Versteifungsblech. Die Zugfeder drückt die Dichtlippe gleichmäßig an die Welle. So bleibt die Abdichtung auch im Stillstand erhalten.
Einbauempfehlungen
- Gehäuse: Toleranz H8, Oberflächenrauheit Ra 1,6 bis 6,3 µm
- Welle: Toleranz h11, Oberflächenrauheit Ra 0,2 bis 0,8 µm
- Wellenhärte: mindestens 45 HRC
Hinweis: Radial-Wellendichtringe mit zusätzlicher Staublippe gibt es als Form AS. Sie schützt vor Verschmutzung von außen.
| Ausführung 1: | radial |
|---|---|
| B=Breite: | 8 |
| Benennung: | Wellendichtring |
| D1=Durchmesser: | 45 |
| D2=Durchmesser: | 72 |
| Form: | A |
| Gewicht in kg (ERP): | 0.0325 |
| Material Grundkörper: | Nitrilkautschuk |
| RoHS: | true |
| UNSPSC Code: | 31161705 |
| Ursprungs-Land: | TW |
| Ursprungs-Region: | TWN |
