Radial-Wellendichtring 12x22x6 mm, Form A (DIN 3760), NBR

norelem Normelemente

6,99 €

Sofort verfügbar, Lieferzeit: 1 - 3 Tage

Produktnummer: 70269234727091

Produktinformationen "Radial-Wellendichtring 12x22x6 mm, Form A (DIN 3760), NBR"

Der Radial-Wellendichtring in Form A mit den Maßen 12 x 22 x 6 mm ist eine einbaufertige Dichtung zur zuverlässigen Abdichtung rotierender Wellen. Er besteht aus widerstandsfähigem Nitrilkautschuk (NBR) mit innenliegendem Stahl-Versteifungsring und einer Zugfeder aus Stahl. Die Ausführung entspricht DIN 3760 / ISO 6194/1 mit glattem Außendurchmesser.

Ihre Vorteile

Einbaufertig und einfach zu montieren
Zugfeder sorgt für gleichmäßigen Anpressdruck der Dichtlippe an der Welle und unterstützt die Dichtheit auch im statischen Bereich
NBR mit hoher Abriebfestigkeit
Beständig gegen Kraftstoffe, Öle, Hydrauliköle und Schmierfette
Einsetzbar von -40 °C bis +100 °C
RoHS-konform

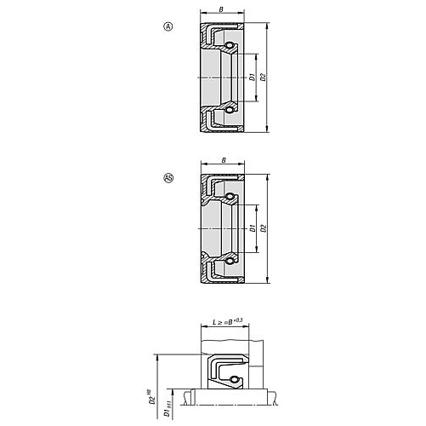

Technische Daten

Bezeichnung: Wellendichtring, radial
Form: A (DIN 3760 / ISO 6194/1), Außendurchmesser glatt
Wellendurchmesser D1: 12 mm
Außendurchmesser D2: 22 mm
Breite B: 6 mm
Werkstoff: Elastomer NBR (Nitrilkautschuk), Shorehärte ca. 70, schwarz
Versteifungsring und Zugfeder: Stahl
Gewicht: ca. 0,0028 kg
Max. Umfangsgeschwindigkeit: ≤ 12 m/s
Max. Druck: ≤ 0,05 MPa (0,5 bar), ausgelegt für den drucklosen Betrieb
UNSPSC: 31161705

Einbauempfehlungen

Gehäuse: Toleranz H8, Oberflächenrauheit Ra 1,6 bis 6,3 µm
Welle: Toleranz h11, Oberflächenrauheit Ra 0,2 bis 0,8 µm
Wellenhärte: mindestens 45 HRC

Hinweis zur Bestellung

Bestellbeispiel: nlm 23915-11061605 (Maß B mit angeben, z. B. 05 für B = 5 mm). Benötigen Sie zusätzlichen Schutz vor Verschmutzung von außen, ist die Form AS mit zusätzlicher Staublippe (DIN 3760 / ISO 6194/0) die passende Alternative.

Ausführung 1:	radial
B=Breite:	6
Benennung:	Wellendichtring
D1=Durchmesser:	12
D2=Durchmesser:	22
Form:	A
Gewicht in kg (ERP):	0.0028
Material Grundkörper:	Nitrilkautschuk
RoHS:	true
UNSPSC Code:	31161705
Ursprungs-Land:	TW
Ursprungs-Region:	TWN
