Radial-Wellendichtring 12x22x5 mm Form A DIN 3760 NBR
6,99 €
Sofort verfügbar, Lieferzeit: 1 - 3 Tage
Produktinformationen "Radial-Wellendichtring 12x22x5 mm Form A DIN 3760 NBR"
Der Radial-Wellendichtring in der Größe 12 x 22 x 5 mm (Form A nach DIN 3760 / ISO 6194/1) ist eine einbaufertige Dichtung zur zuverlässigen Abdichtung rotierender Wellen. Er besteht aus einem Elastomer-Außenmantel aus robustem Nitrilkautschuk (NBR) mit innenliegendem Versteifungsring aus Stahl. Die Zugfeder sorgt für einen gleichmäßig hohen Anpressdruck der Dichtlippe an der Welle und unterstützt die Dichtheit auch im statischen Bereich.
Ihre Vorteile
- Hohe Abriebfestigkeit des Werkstoffs NBR
- Beständig gegen Kraftstoffe, Öle, Hydrauliköle und Schmierfette
- Einbaufertig und einfach zu montieren
- Außendurchmesser glatt (Form A) für sicheren Sitz im Gehäuse
- Breites Temperaturspektrum von -40 °C bis +100 °C
- RoHS-konform
Technische Daten
- Benennung: Wellendichtring, radial

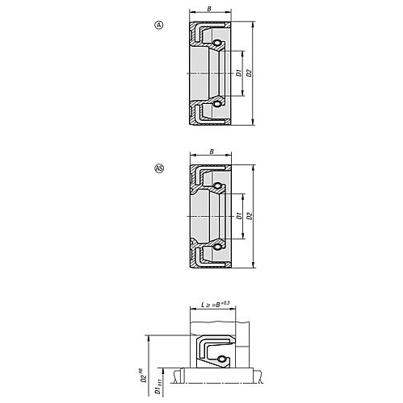

- Form: A (nach DIN 3760 / ISO 6194/1), Außendurchmesser glatt
- Innendurchmesser (D1): 12 mm
- Außendurchmesser (D2): 22 mm
- Breite (B): 5 mm
- Werkstoff: Elastomer NBR (Nitrilkautschuk), Shorehärte ca. 70, schwarz
- Versteifungsring und Zugfeder: Stahl
- Gewicht: ca. 0,01 kg
- UNSPSC: 31161705
Betriebseinsatzgrenzen
- Umfangsgeschwindigkeit: bis 12 m/s
- Druck: bis 0,05 MPa (0,5 bar) – ausgelegt für den drucklosen Betrieb
- Temperaturbereich: -40 °C bis +100 °C
Empfohlene Einbaubedingungen
- Gehäuse: Toleranz H8, Oberflächenrauheit Ra 1,6 bis 6,3 µm
- Welle: Toleranz h11, Oberflächenrauheit Ra 0,2 bis 0,8 µm
- Wellenhärte: mindestens 45 HRC
Hinweis: Für Anwendungen mit zusätzlichem Schutz vor Verschmutzung von außen steht die Form AS mit zusätzlicher Staublippe zur Verfügung. Bestellbeispiel: nlm 23915-11061605 (Maß B mit angeben, z. B. 05 für B = 5 mm).
| Ausführung 1: | radial |
|---|---|
| B=Breite: | 5 |
| Benennung: | Wellendichtring |
| D1=Durchmesser: | 12 |
| D2=Durchmesser: | 22 |
| Form: | A |
| Gewicht in kg (ERP): | 0.0100 |
| Material Grundkörper: | Nitrilkautschuk |
| RoHS: | true |
| UNSPSC Code: | 31161705 |
| Ursprungs-Land: | TW |
| Ursprungs-Region: | TWN |
