Radial-Wellendichtring 12x19x5 mm Form A, NBR (Nitrilkautschuk) nach DIN 3760

Der Radial-Wellendichtring 12 x 19 x 5 mm in Form A ist eine einbaufertige Dichtung zur zuverlässigen Abdichtung rotierender Wellen. Er besteht aus einem Außenmantel aus robustem NBR (Nitrilkautschuk) mit innenliegendem Stahl-Versteifungsring. Eine Zugfeder aus Stahl sorgt für einen gleichmäßigen Anpressdruck der Dichtlippe an der Welle und unterstützt die Dichtheit auch im statischen Bereich.

Ihre Vorteile auf einen Blick

• Einbaufertige Dichtung nach DIN 3760 / ISO 6194-1 (Form A, Außendurchmesser glatt)
• Hohe Abriebfestigkeit des Werkstoffs NBR
• Beständig gegen Kraftstoffe, Öle, Hydrauliköle und Schmierfette
• Zugfeder für verstärkten Anpressdruck der Dichtlippe
• Großer Temperaturbereich von -40 °C bis +100 °C
• RoHS-konform

Technische Daten

• Benennung: Wellendichtring, radial
• Form: A
• Wellendurchmesser (D1): 12 mm
• Außendurchmesser (D2): 19 mm
• Breite (B): 5 mm
• Werkstoff: Elastomer NBR (Nitrilkautschuk), Shorehärte ca. 70, schwarz
• Versteifungsring und Zugfeder: Stahl
• Gewicht: ca. 0,0018 kg
• UNSPSC: 31161705
• Ursprungsland: Taiwan

Betriebseinsatzgrenzen

• Umfangsgeschwindigkeit: bis 12 m/s
• Druck: bis 0,05 MPa (0,5 bar), im Allgemeinen für den drucklosen Betrieb ausgelegt
• Temperaturbereich: -40 °C bis +100 °C

Hinweise zum Einbau

• Gehäuse: Toleranz H8 empfohlen, Oberflächenrauheit Ra 1,6 bis 6,3 µm
• Welle: Toleranz h11 empfohlen, Oberflächenrauheit Ra 0,2 bis 0,8 µm, Härte mindestens 45 HRC

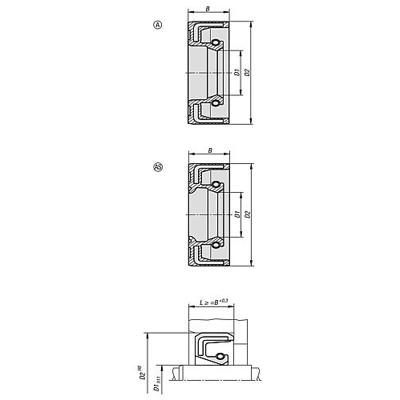

Form A und Form AS im Vergleich

Form A ist die Standardausführung mit glattem Außendurchmesser nach DIN 3760 (ISO 6194/1). Form AS bietet zusätzlich eine Staublippe, die vor Verschmutzungen von außen schützt. Wählen Sie die passende Ausführung für Ihre Einbausituation.

Bestellbeispiel: nlm 23915-11061605 (Maß B mit angeben, z. B. 05 für B = 5 mm)
