Radial-Wellendichtring 10x22x7 mm, Form AS, NBR (Nitrilkautschuk) mit Staublippe
7,99 €
Sofort verfügbar, Lieferzeit: 1 - 3 Tage
Produktinformationen "Radial-Wellendichtring 10x22x7 mm, Form AS, NBR (Nitrilkautschuk) mit Staublippe"
Der Radial-Wellendichtring in der Größe 10 x 22 x 7 mm (Form AS, nach DIN 3760 / ISO 6194) dichtet rotierende Wellen zuverlässig ab. Er ist einbaufertig und besteht aus einem Elastomer-Außenmantel aus NBR (Nitrilkautschuk) mit innenliegendem Versteifungsring aus Stahl. Eine Zugfeder aus Stahl erhöht den Anpressdruck der Dichtlippe an der Welle und unterstützt die Dichtheit auch im statischen Bereich.
Ihre Vorteile
- Zusätzliche Staublippe (Form AS): schützt die Dichtstelle vor Verschmutzungen von außen
- Hochwertiger Werkstoff NBR: hohe Abriebfestigkeit, beständig gegen Kraftstoffe, Öle, Hydrauliköle und Schmierfette
- Glatter Außendurchmesser: für einen sicheren Sitz im Gehäuse
- Einbaufertig: schnelle und unkomplizierte Montage
- RoHS-konform

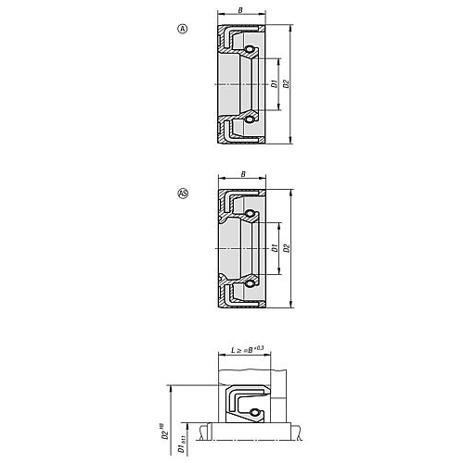

Technische Daten
- Bezeichnung: Wellendichtring, radial
- Form: AS (DIN 3760 / ISO 6194/0)
- Wellendurchmesser d1: 10 mm
- Außendurchmesser d2: 22 mm
- Breite B: 7 mm
- Werkstoff Dichtung: Nitrilkautschuk (NBR), Shorehärte ca. 70, schwarz
- Versteifungsring und Zugfeder: Stahl
- Temperaturbereich: -40 °C bis +100 °C
- Max. Umfangsgeschwindigkeit: ≤ 12 m/s
- Max. Druck: ≤ 0,05 MPa (0,5 bar), ausgelegt für den drucklosen Betrieb
- Gewicht: ca. 0,004 kg
- Ursprungsland: Taiwan
Einbauempfehlungen
- Gehäuse: Toleranz H8, Oberflächenrauheit Ra 1,6 bis 6,3 µm
- Welle: Toleranz h11, Oberflächenrauheit Ra 0,2 bis 0,8 µm, Härte mindestens 45 HRC
Radial-Wellendichtringe eignen sich ideal für den Einsatz in Getrieben, Motoren, Pumpen und weiteren Anwendungen im Maschinen- und Anlagenbau, in denen rotierende Wellen gegen Öl- und Fettaustritt abgedichtet werden müssen.
| Ausführung 1: | radial |
|---|---|
| B=Breite: | 7 |
| Benennung: | Wellendichtring |
| D1=Durchmesser: | 10 |
| D2=Durchmesser: | 22 |
| Form: | AS |
| Gewicht in kg (ERP): | 0.0040 |
| Material Grundkörper: | Nitrilkautschuk |
| RoHS: | true |
| UNSPSC Code: | 31161705 |
| Ursprungs-Land: | TW |
| Ursprungs-Region: | TWN |
