O-Ring NBR 100 x 6 mm – Nitrilkautschuk, schwarz, Shore 70

Dieser O-Ring aus Nitrilkautschuk (NBR) mit 100 mm Innendurchmesser und 6 mm Schnurstärke ist ein universell einsetzbares Dichtelement. Er dichtet zuverlässig gegen flüssige und gasförmige Medien ab. Er eignet sich für statische Anwendungen und für untergeordnete dynamische Anwendungen.

Material und Eigenschaften

Der Werkstoff NBR ist ein bewährter Elastomer mit hoher Abriebfestigkeit. Der O-Ring hat eine Shorehärte von ca. 70 und ist schwarz. Er ist beständig gegen Schmieröle und -fette auf Mineralölbasis, Hydrauliköle H, H-L und H-LP sowie schwerentflammbare Druckflüssigkeiten HFA, HFB und HFC. Ebenso beständig ist er gegen aliphatische Kohlenwasserstoffe, Silikonöle und -fette und Wasser bis ca. 80 °C. Der Temperaturbereich liegt zwischen -30 °C und +100 °C.

So funktioniert die Abdichtung

O-Ringe können radial oder axial dichtend verbaut werden. Die Dichtwirkung entsteht durch die Verpressung des Querschnitts beim Einbau. Im Betrieb verstärkt der Mediumsdruck die Verformung des O-Rings und erhöht damit die Dichtfunktion. Für eine optimale Abdichtung empfiehlt sich eine möglichst große Schnurstärke.

Hinweise zum Einbau

Achten Sie im Einbauraum auf korrekte Nutfüllung, Vorpressung sowie Dehnung bzw. Stauchung. Bei statischer Anwendung sollte die Vorpressung, bezogen auf die Schnurstärke, 15 bis 30 % betragen. Bei dynamischer Anwendung sind es 10 bis 18 % in der Hydraulik und 4 bis 12 % in der Pneumatik. Im eingebauten Zustand sollte der O-Ring, bezogen auf den Innendurchmesser, maximal 6 % aufgedehnt oder maximal 3 % gestaucht werden.

Technische Daten

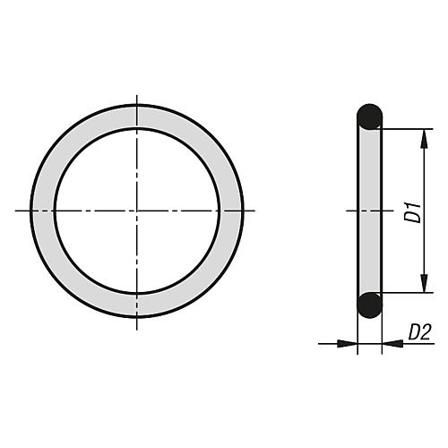

Bezeichnung: O-Ring. Material: Nitrilkautschuk (NBR). Innendurchmesser D1: 100 mm. Schnurstärke D2: 6 mm. Gewicht: ca. 11,8 g. Ursprungsland: Italien. RoHS-konform. UNSPSC-Code: 31161704. Weitere technische Hinweise finden Sie auf unserer Internetseite.
